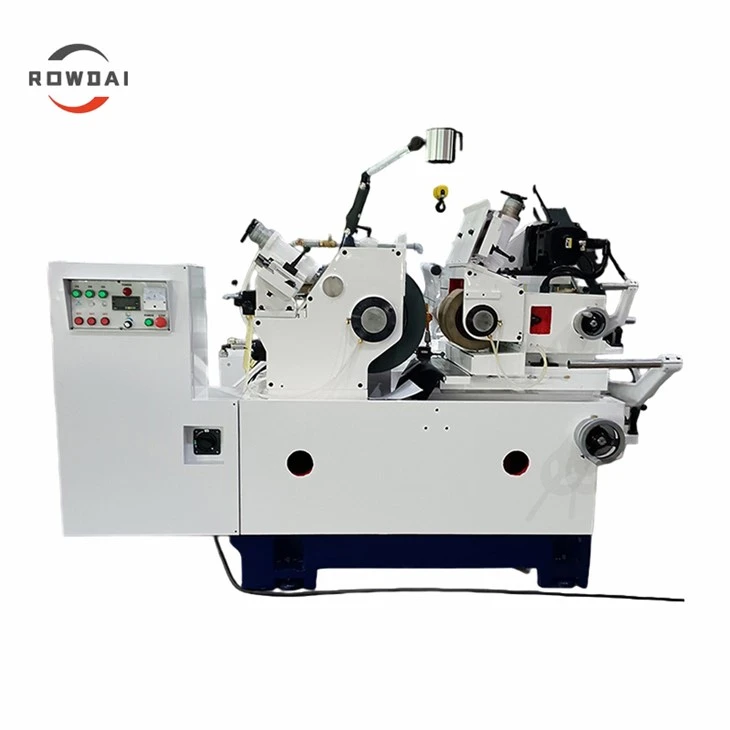

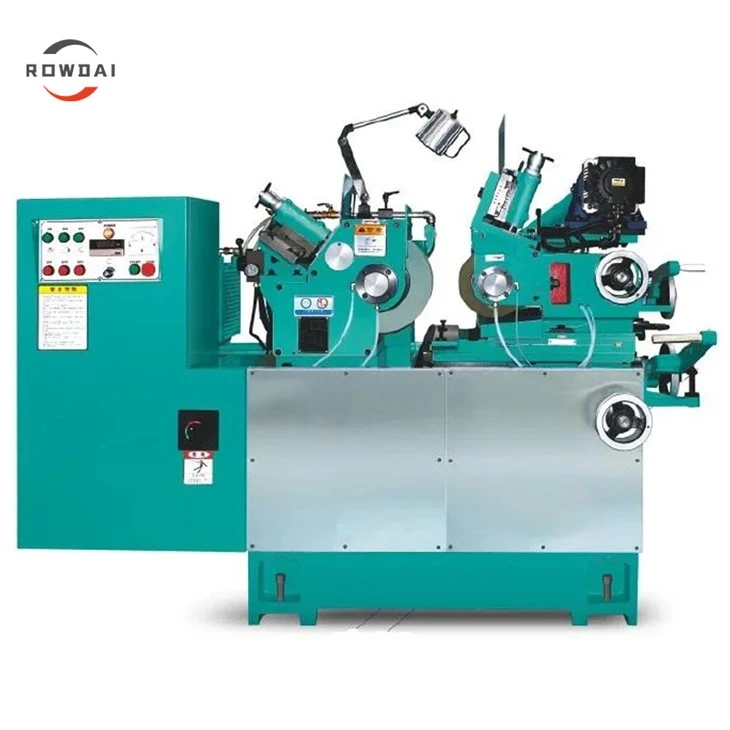

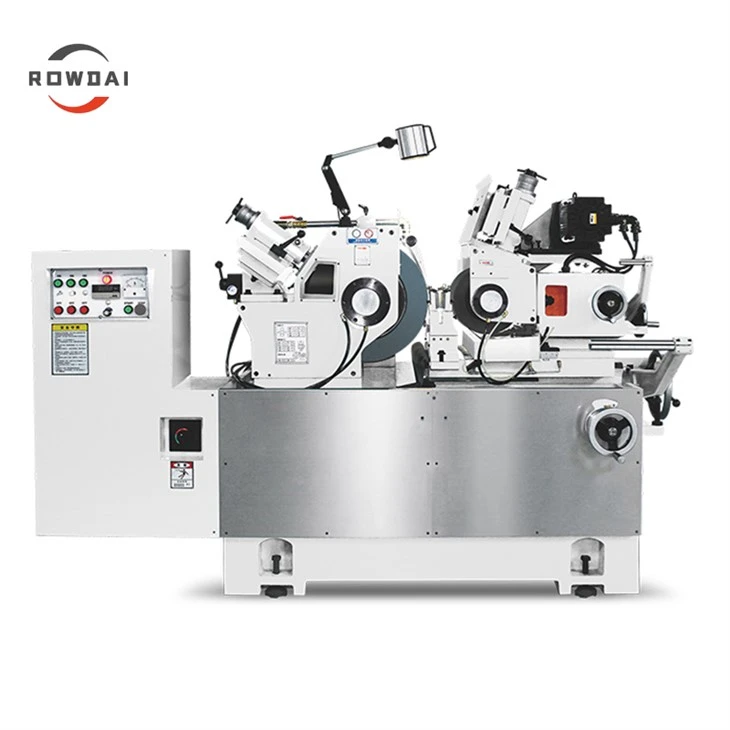

Xususiyatlari
1. Asosiy tanasi
Avtomatik markazsiz silliqlash mashinasining asosiy korpusi va konstruktiv komponentlari yuqori{0}}FK-30 gradusli quyma temir yordamida bitta bo'lakka quyiladi. Issiqlik bilan ishlov berishdan so'ng komponentlar tabiiy qarish jarayonidan o'tadi. Ushbu komponentlarga ishlov berish jahon -sinfdagi uskunalar-, jumladan, YASDA, MITSUI SEIKI, TOSHIBA va ELB tomonidan bitta siqish moslamasida bajariladi. O'lchov aniqligi mikron darajasiga etadi va shu bilan uskunaning asosiy komponentlarining yuqori aniqligini ta'minlaydi.
2. Shpindel tizimi
SNCM-21H qotishma po'latdan ishlab chiqarilgan shpindel söndürme va temperleme, so'ngra karburizatsiyalash issiqlik bilan ishlov berish va nihoyat, kompyuter-boshqariladigan chuqur kriogenik ishlov berishdan o'tadi. Bu jarayon HRC 62 darajadan oshib ketadigan sirt qattiqligiga va har tomondan 1,5 mm dan ortiq samarali qotib qolgan qatlamga olib keladi. Shpindelning o'zi gidrodinamik moyli plyonkali podshipnik tizimidan foydalanadi.
3. Ruxsat beruvchi g'ildiraklar tizimi
Regulyator g'ildiragi shpindel Tayvan Delta o'zgaruvchan{0}}tezligi dvigateli (qadamsiz boshqaruv) tomonidan boshqariladi. RD{6}}18S tezlikni boshqarish tizimi 0–250 rpm (raqamli boshqariladigan) tezlik diapazoni imkonini beradi, bu esa operatorga optimal chiziqli tezlikka erishish uchun tezlikni erkin sozlash imkonini beradi. Bu tartibga soluvchi g'ildirakning tashqi diametri o'zgarganda ham chiziqli tezlikning doimiy bo'lishini ta'minlaydi va shu bilan yuqori sifatli ish qismlarini ishlab chiqarishni osonlashtiradi.
Servo vosita to'g'ridan-to'g'ri tartibga soluvchi g'ildirak korpusiga mohirona o'rnatiladi va g'ildirakni sinxron kamar orqali boshqaradi. Ushbu dizayn silliqlash jarayonida dvigatelning tartibga soluvchi g'ildirak bilan bir vaqtda egilishiga imkon beradi, bu ikkala kasnakning har doim mukammal parallel bo'lishini kafolatlaydi. Bu konfiguratsiya inertsiya yo‘qotishlarini va-odatda eski model markazsiz silliqlash mashinalarida joylashgan ko‘p{4}}bog‘langan zanjirli uzatma tizimlari bilan bog‘liq bo‘lgan-burchakning noto‘g‘ri joylashishi kabi turli xil salbiy ta’sirlarni samarali yengib chiqadi. Bundan tashqari, u zanjirlar va zanjir kuchlanish kamonlarini tez-tez almashtirish zaruratini yo'q qiladi.
4. Shpindelli aylanma moy tizimi
Shpindel uchun avtomatik aylanma moy moylash (yuqori{0}}milli moydan №10) gidravlik bog'lash moslamasi bilan bitta moy nasosini birlashtiradi. U oson tozalash va moy almashtirishni osonlashtiradigan tashqi o'rnatilgan moy idishiga ega. Shpindelning aylanma moyi ikkita filtrlash blokidan o'tadi va bosim regulyatori tomonidan nazorat qilinadi va shu bilan milning uzoq umr ko'rishini ta'minlaydi. Sovutish ikki pallali sovutish tizimi tomonidan boshqariladi, bu esa shpindel moyining doimiy haroratini kafolatlaydi.
5. Elektr tizimi
Butun avtomatik markazsiz silliqlash mashinasi uchun elektr sxemasi estetik jozibasi, chidamliligi va mukammal ishlash ko'rsatkichlari bilan ajralib turadigan Schneider Electric tizimidan foydalanadi. Elektr shkafi kattalashtirildi va ko'tarildi; bu operatsion qulaylikni oshirish bilan birga, elektr tizimi uchun issiqlik tarqalishini ham sezilarli darajada yaxshilaydi.
Texnik parametrlar
|
Element |
RD-18S |
|
Qismning diametri (standart ish stolida) |
Ø1 ~ Ø60 mm |
|
Silliqlash g'ildiragi o'lchamlari (OD × W × ID) |
PH455*205*PH228,6 mm |
|
G'ildirak o'lchamlarini tartibga solish (OD×W×ID) |
PH255*205*PH111,2 mm |
|
Silliqlash g'ildiragining aylanish tezligi |
1500 aylanish tezligi |
|
G'ildirak aylanish tezligini tartibga solish |
0 ~ 250 aylanish tezligi |
|
Silliqlash g'ildiragi harakatlantiruvchi vosita |
11 kVt (15 HP) |
|
G'ildirak harakatlantiruvchi vositani tartibga solish |
3 kVt (4 ot kuchi) servo motor |
|
Gidravlik nasosli dvigatel |
1,5 kVt (2 ot kuchi) |
|
Sovutish nasosining harakatlantiruvchi dvigateli |
1/4 HP (0,2 KVt) |
|
Qo'l g'ildiragi-bilan g'ildirakning oziqlanishini (yuqoriga) tartibga solish |
3,5 mm/rev., 0,05 mm/sca. |
|
G'ildirakning nozik oziqlanishini (yuqoriga) qo'l-g'ildiragi bilan tartibga solish |
0,1 mm/rev., 0,001 mm/sca. |
|
Ish stolini qo'l{0}}g'ildiragi bilan oziqlantirish (pastga). |
9mm/rev., 0,10mm/sca. |
|
Ish stolini qo'l{0}}g'ildiragi bilan nozik oziqlantirish (pastga). |
0,2 mm/rev., 0,001 mm/sca. |
|
Silliqlash g'ildiragi shkafi qo'l{0}}g'ildiragi bilan oziqlanadi |
2mm/rev., 0,01mm/sca. |
|
G'ildirakning egilish burchagini tartibga soluvchi (gorizontal) |
+6 daraja ~-5 daraja |
|
Regulyator g'ildiragining qaytish burchagi (vertikal) |
±6 daraja |
|
Mashina o'lchamlari (L × W × H) |
2350 × 1960 × 1550 mm |
|
Qadoqlash o'lchamlari (L × W × H) |
2900 × 2400 × 1850 mm |
|
Mashinaning og'irligi |
3000 kg |
|
Silliqlash g'ildiragi shkafi ushlagichi: shkafni ushlab turing Shkafni tez qaytarish dastagi-: favqulodda vaziyatda silliqlash g'ildiragi shikastlanmasligi uchun ishlatiladi Silliqlash g'ildiragi: qismni maydalash Pichoq: silliqlash paytida qismni qo'llab-quvvatlang Regulyator g'ildiragining vinti (vertikal sozlash): har tomondan bittadan. Regulyator g'ildiragini g'ildirak ushlagichiga mahkamlash uchun ishlatiladi Regulyator g'ildiragining vinti: har tomondan bittadan. Regulyator g'ildiragining burchagini sozlash uchun ishlatiladi (gorizontal sozlash) To'xtatish{0}}turi silliqlash uchun oziqlantirish dastagi: to'xtash-turi silliqlash uchun ishlatiladi Yog 'injektori: moylash moslamasini o'z ichiga oling va uni toymasin plastinka, podshipnik va vintlar ichiga yuboring. Ish stolini oziqlantirish qoʻl{0}}gʻildiragi: pichoq va gʻildiraklar orasidagi masofani sozlang Ish stolining nozik sozlash dastagi: nozik oziqlantirish funksiyasini faollashtirish uchun o'rnatiladi Qo'l g'ildiragi-ni tartibga solish: pichoq va g'ildiraklar orasidagi masofani sozlang Silliqlash suyuqligi rezervuari: tarkibida maydalash suyuqligi mavjud Regulyator g'ildirak shkafi ushlagichi: g'ildirak shkafi ushlagichi Regulyator g'ildiragi tez{0}}qaytariladigan dastagi: favqulodda vaziyatda boshqaruv g'ildiragining shikastlanmasligi uchun ishlatiladi Yog 'tsilindrini sozlash g'ildiragini sozlash tugmasi: shkafni harakatga keltiradigan yog 'tsilindrining yo'nalishi va tezligini boshqaring. Tartibga soluvchi g'ildirakni nozik sozlash tugmasi: nozik oziqlantirish funksiyasini faollashtirish uchun o'rnatiladi Regulyator g'ildiragining aylanish burchagini sozlash tugmasi: tartibga solish g'ildiragining egilish burchagini gorizontal ravishda sozlang |
|
Yog 'ombori: yog'ni o'z ichiga oladi Silliqlash g'ildiragini boshqaradigan vosita: silliqlash g'ildiragini boshqaring Elektr shkafi: elektr qismlari va simlarini ushlab turing Mashinani tekislash murvati: mashinani tekislashni sozlang Silliqlash g'ildiragi shkafi moy silindrli kaliti: silliqlash g'ildiragi shkafining yo'nalishi va tezligini nazorat qilish Pichoq ushlagichi: qo'llab-quvvatlovchi pichoqni ushlab turing Ish stoli: pichoq ushlagichini mahkamlang Yuqori toymasin plastinka: yuqoriga gorizontal oziqlantirish va egilishni sozlang Ish stoli qo'l g'ildiragi-ni nozik oziqlantirishni sozlash: pichoq va g'ildiraklar orasidagi masofani yaxshi sozlang Regulyator g'ildiragi ushlagichi: tartibga soluvchi g'ildirak bazasini va oziqlantirish moslamasini ushlab turing Regulyator g'ildiragi nozik oziqlantirishni sozlash qo'l g'ildiragi-: pichoq va g'ildirak orasidagi masofani yaxshi sozlang Tartibga soluvchi g'ildirak harakatlantiruvchi vosita: tartibga solish g'ildiragini boshqaring Tartibga soluvchi g'ildirak: oziqlantirish va tezlikni boshqaring Oynalarni tomosha qiling: bu erdan silliqlash g'ildiragining moylash holatini kuzating Suyuq sovutish moslamasi: gidravlik suyuqlik haroratini pasaytiring Suyuq nasosning harakatlantiruvchi dvigateli: g'ildirak mili va g'ildirak shkafining moy ta'minotini boshqaring |
